安徽桐城抽水蓄能电站位于安徽省桐城市境内，地处安徽省会经济圈中心城市和皖江城市带附近，距合肥市的直线距离约为80km，距安庆市的直线距离约40km，地理位置十分优越。电站上水库位于唐湾镇杨树村，下水库位于黄甲镇汪河村，下水库坝址距桐城市现有公路里程约31km，距合肥市、安庆市和铜陵市的公路里程分别为138km、105km和144km。工程站址附近现有简易道路经过，工程对外交通运输较为方便。

本电站总装机容量为1280MW，共安装4台单机容量为 320MW 的立轴单级混流可逆式水泵水轮发电机组，单机额定流量为104.2m3/s，额定水头为355.00m。本工程为Ⅰ等大(1)型工程，枢纽工程主要由上水库、下水库、输水系统、厂房系统及永久交通道路等建筑物组成。

自流排水洞全长6120.8m，从地下厂房左侧的下层排水廊道引出，穿过下水库左岸坝肩，经下水库大坝下游与对外交通公路隧道平行布置，排水出口位于对外交通公路隧道进口的左侧，出口接末端长73m的排水箱涵，顺贴对外交通公路坡脚布置，与现状河道衔接。

隧洞洞线共设置3处平面转弯段，分别为桩号ZLD0+076.012～ZLD0+093.988段（转弯半径100m，Ⅴ类围岩钻爆法施工段）、桩号ZLD4+689.825～ZLD5+242.221段（转弯半径500m，TBM掘进段）和桩号ZLD5+815.497～ZLD5+928.944段（转弯半径100m，TBM掘进段）。

隧洞桩号ZLD0+000～ZLD0+060出口段长60m，为满足洞内污水处理设备布置需要，采用城门洞型断面，开挖断面尺寸为9.24m×7.32m(宽×高)，采用钻爆法施工，隧洞出口桩号ZLD0+000处底板高程58.0m，桩号ZLD0+060处底板高程58.13m，平均纵坡2.2‰。

隧洞桩号ZLD0+060～ZLD0+275.037段长115.037m，为Ⅴ类围岩段，采用钻爆法施工，城门洞型断面，开挖断面尺寸为4.55m×4.34m(宽×高)，桩号ZLD0+275.037处底板高程58.61m，平均纵坡2.2‰。

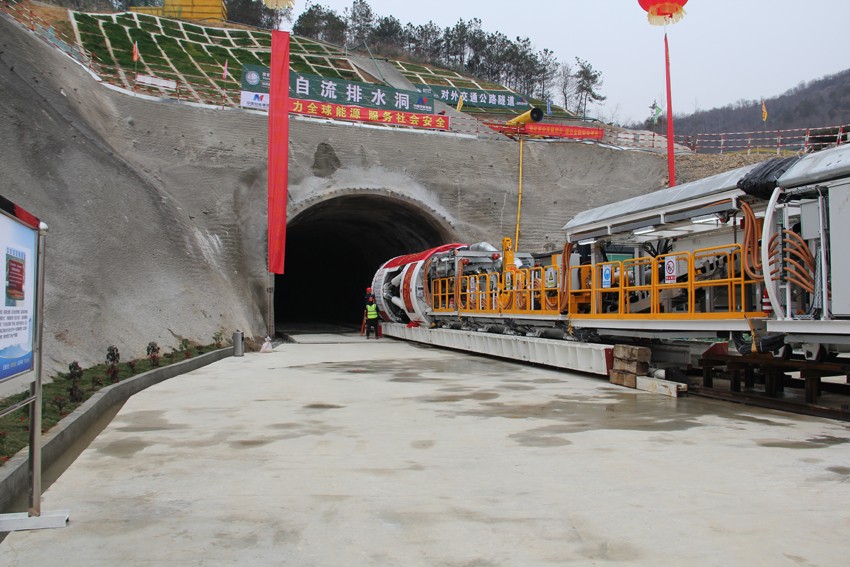

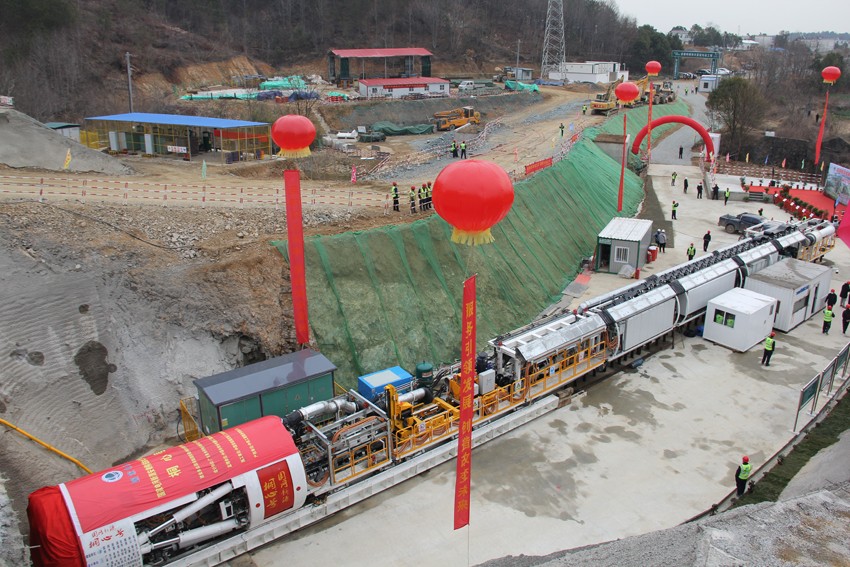

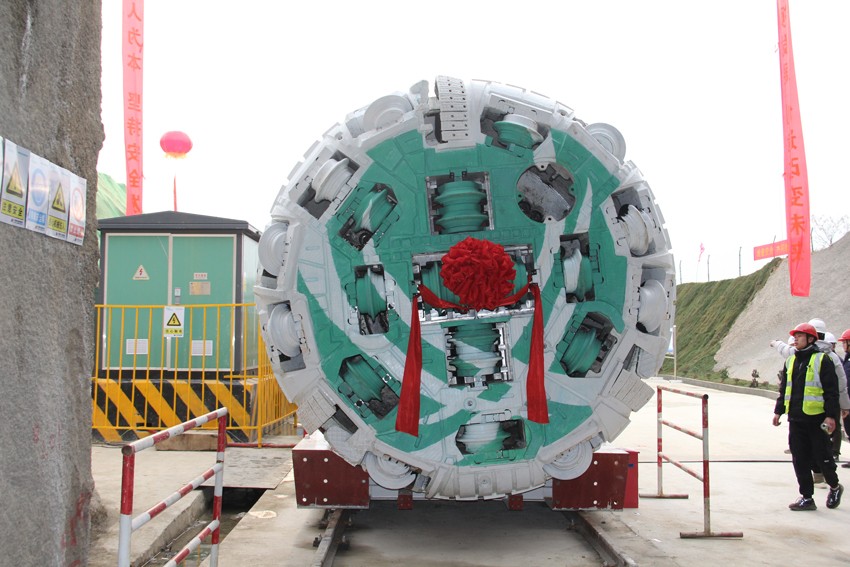

隧洞桩号ZLD0+275.037～ZLD6+120.761段长5845.724m，采用TBM法施工，开挖断面采用Φ3.53m圆形断面，TBM掘进机在桩号ZL0+275.037处始发掘进，在桩号ZLD6+120.761接厂房下层排水廊道处底板高程71.5m，平均纵坡2.2‰。

自流排水洞采用TBM法施工，不设施工支洞。

自流排水洞内的地下渗漏水及施工废水，在经洞内污水处理设备处理完成后，排入末端排水箱涵。排水箱涵长73m，断面尺寸为2.8m×2.0m(净宽×净高)，底板及侧壁厚400mm，平均纵坡6.8‰。
